Konfigurasi Frame-Relay pada CISCO

Frame Relay adalah konsep di mana informasi akan dikirim menggunakan data frame dalam format digital. penggunaan layanan relay ini data dapat dikirim dengan cara yang cepat dan efisien melalui internet. FrameRelay juga merupakan cara yang lebih murah untuk mengirim data ke titik lain.

Internet service provider menggunakan jaringan Frame Relay ketika mentransfer suara dan data agar cepat. Frame-relay juga umum digunakan dalam jaringan komputer LAN dan WAN. Penggunaan Frame-Relay pada pengguna akhir akan mendapat sebuah node Frame-Relay yang unik . penggunakan Frame-Relay pengguna akhir mendapatkan node Frame-Relay yang unik untuk pengguna tersebut dan node ini digunakan untuk data yang sering ditransmisi.

Router-SBY

Router(config)#int fa0/0

Router(config-if)#ip address 10.1.1.1 255.255.255.0

Router(config-if)#no shut

Router(config)#int se0/0/0

Router(config-if)#ip address 10.1.2.2 255.255.255.0

Router(config-if)#encapsulation frame-relay

Router(config-if)#frame-relay interface-dlci 50

Router(config-if)#no shut

Router(config)#ip route 0.0.0.0 0.0.0.0 10.1.2.1

Router-MDN

Router(config)#int fa0/0

Router(config-if)#ip address 10.1.5.1 255.255.255.0

Router(config-if)#no shut

Router(config)#int se0/0/0

Router(config-if)#ip address 10.1.2.3 255.255.255.0

Router(config-if)#encapsulation frame-relay

Router(config-if)#frame-relay interface-dlci 100

Router(config-if)#no shut

Router(config)#ip route 0.0.0.0 0.0.0.0 10.1.2.1

Router-JKT

Router(config)#int fa0/0

Router(config-if)#ip address 10.1.3.1 255.255.255.0

Router(config-if)#no shut

Router(config)#int se0/0/0

Router(config-if)#ip address 10.1.2.1 255.255.255.0

Router(config-if)#encapsulation frame-relay

Router(config-if)#frame-relay interface-dlci 150

Router(config-if)#no shut

Router(config)#ip route 10.1.1.0 255.255.255.0 10.1.2.2

Router(config)#ip route 10.1.5.0 255.255.255.0 10.1.2.3

Verify :

Router#sh frame-relay map

Router#sh frame-relay pvc

Router#sh frame-relay lmi

Menghapus Konfigurasi frame-relay :

Router(config)#no encapsulation frame-relay

Router(config)#no frame-relay interface-dlci

KONFIGURASI EIGRP PADA CISCO

EIGRP (Enhanced Interior Gateway Routing Protocol)  merupakan hasil pengembangan dari routing ptotokol pendahulunya yaitu IGRP yang keduanya adalah routing pengembangan dari CISCO. Pengembangan itu dihasilkan oleh perubahan dan bermacam-macam tuntutan dalam jaringan Skala jaringan yang besar. EIGRP menggabungkan kemampuan dari Link-State Protokol dan Distance Vector Protokol, terlebih lagi EIGRP memuat beberapa protocol penting yang secara baik meningkatkan efisiensi penggunaannya ke routing protocol lain.

Fasilitas routing protokol EIGRP  hanya ada di perangkat CISCO saja, dan di perangkat lain tidak digunakan. Karena terbilang sangat baik untuk menghubungkan topologi jaringan dan cepat maka EIGRP ini lebih baik dibandingkan dengan RIP yang mempunyai beberapa kelemahan.

Bagaimana Dengan routing Protokol OSPF (Open Shortest Path First)? Itu hampir sama kecepatan dalam hal convergensi terhadap topologi jaringan. Yang membedakan dari EIGRP dan OSPF yaitu dari segi perangkat EIGRP hanya bisa berjalan atau melakukan routing di perangkat CISCO saja jadi jika terhubung dengan perangkat lain maka routing tersebut tidak berjalan, sedangkan OSPF bisa di jalankan di berbagai perangkat jaringan karena OSPF itu merupakan aplikasi routing yang Open Source.

Cara 1 (semua router) :

Router>en

Router#conf t

Router(config)#router eigrp 65000

Router(config-router)#network 10.0.0.0

Router(config-router)#passive-interface fa0/0

Router(config-router)#no auto-summary

Router(config-router)#end

Cara 2 :

Router-SBY

Router#conf t

Router(config)#router eigrp 65000

Router(config-router)#network 10.1.1.0 0.0.0.255

Router(config-router)#network 10.1.2.0 0.0.0.255

Router(config-router)#passive-interface fa0/0

Router(config-router)#no auto-summary

Router(config-router)#end

Router-MDN

Router#conf t

Router(config)#router eigrp 65000

Router(config-router)#network 10.1.4.0 0.0.0.255

Router(config-router)#network 10.1.5.0 0.0.0.255

Router(config-router)#passive-interface fa0/0

Router(config-router)#no auto-summary

Router(config-router)#end

Router-JKT

Router(config)#router eigrp 65000

Router(config-router)#network 10.1.2.0 0.0.0.255

Router(config-router)#network 10.1.3.0 0.0.0.255

Router(config-router)#network 10.1.4.0 0.0.0.255

Router(config-router)#passive-interface fa0/0

Router(config-router)#no auto-summary

Router(config-router)#end

NB :
Jika menggunakan IP yang berbeda kelas atau networknya maka baris perintah nya ada sedikit perubahan.
Misal IP
Router SBY 192.168.1.1
Router JKT 10.10.10.1
Router MDN 150.2.2.1
melihat contoh di atas baris perintah nya berubah menjadi
Router SBY :

Router(config)#router eigrp 65000

Router(config-router)#network192.168.1.1

Router(config-router)#no auto-summary

Router(config-router)#end

Router JKT :

Router(config)#router eigrp 65000

Router(config-router)#network 10.10.10.1

Router(config-router)#no auto-summary

Router(config-router)#end

Router MDN :

Router(config)#router eigrp 65000
Router(config-router)#network150.2.2.1

Router(config-router)#no auto-summary

Router(config-router)#end

#sh ip eigrp interface (show interface yang aktif send-receive EIGRP packets)

#sh ip eigrp neighbor (neighbor table)

#sh ip eigrp topology (topologi table, P=passive artinya jarigan tersebut stabil)

#sh ip route (routing table)

#sh ip protocol

EIGRP MD5 Authentication

Router-SBY

Router>en

Router#conf t

Router(config)#key chain SBY

Router(config-keychain)#key 77

Router(config-keychain-key)#key-string kijokobodo

Router(config-keychain-key)#int se0/0/0

Router(config-if)#ip authentication mode eigrp 65000 md5

Router(config-if)#ip authentication key-chain eigrp 65000 SBY

Router(config-if)#end

Router-MDN

Router>en

Router#conf t

Router(config)#key chain MDN

Router(config-keychain)#key 77

Router(config-keychain-key)#key-string kijokobodo

Router(config-keychain-key)#int se0/0/0

Router(config-if)#ip authentication mode eigrp 65000 md5

Router(config-if)#ip authentication key-chain eigrp 65000 MDN

Router(config-if)#end

Router-JKT

Router>en

Router#conf t

Router(config)#key chain JKT

Router(config-keychain)#key 77

Router(config-keychain-key)#key-string kijokobodo

Router(config-keychain-key)#int se0/0/0

Router(config-if)#ip authentication mode eigrp 65000 md5

Router(config-if)#ip authentication key-chain eigrp 65000 JKT

Router(config-keychain-key)#int se0/0/1

Router(config-if)#ip authentication mode eigrp 65000 md5

Router(config-if)#ip authentication key-chain eigrp 65000 JKT

#sh key chain

#sh ip eigrp neighbor

#sh ip route

#debug eigrp packet

Menghapus Konfigurasi EIGRP

Router-SBY

Router#en

Router#conf t

Router(config)#int se0/0/0

Router(config-if)#no ip authentication mode eigrp 65000 md5

Router(config-if)#no ip authentication key-chain eigrp 65000 SBY

Router(config-if)#exit

Router(config)#no router eigrp 65000

Router(config)#no key chain SBY

Router-MDN

Router#en

Router#conf t

Router(config)#int se0/0/0

Router(config-if)#no ip authentication mode eigrp 65000 md5

Router(config-if)#no ip authentication key-chain eigrp 65000 MDN

Router(config-if)#exit

Router(config)#no router eigrp 65000

Router(config)#no key chain MDN

Router-JKT

Router#en

Router#conf t

Router(config)#int se0/0/0

Router(config-if)#no ip authentication mode eigrp 65000 md5

Router(config-if)#no ip authentication key-chain eigrp 65000 JKT

Router(config)#int se0/0/1

Router(config-if)#no ip authentication mode eigrp 65000 md5

Router(config-if)#no ip authentication key-chain eigrp 65000 JKT

Router(config-if)#exit

Router(config)#no router eigrp 65000

Router(config)#no key chain JKT

KONFIGURASI OSPF PADA CISCO

OSPF (Open Shortest Path First) Merupakan protokol routing link state dan digunakan untuk menghubungkan router-router yang berada dalam satu Autonomous System (AS) sehingga protokol routing ini termasuk juga kategori Interior Gateway Protocol (IGP). Autonomous System itu sendiri merupakan kumpulan  router-router yang berada dibawah kendali administator dan strategi routing yang sama. Umumnya OSPF diterapkan pada jaringan skala besar karena memiliki kemampuan untuk mencapai kondisi convergence yang sangat cepat,

Router-JKT

Router>en

Router#conf t

Router(config)#int loopback 0

Router(config-if)#desc ***ass Router-ID for OSPF***

Router(config-if)#ip address 10.100.100.1 255.255.255.255

Router(config-if)#router ospf 1

Router(config-router)#network 10.1.2.1 0.0.0.0 area 0

Router(config-router)#network 10.1.3.1 0.0.0.0 area 0

Router(config-router)#network 10.1.4.1 0.0.0.0 area 0

Router(config-router)#network 10.100.100.1 0.0.0.0 area 0

Router(config-router)#passive-interface fa0/0            (tidak mengirim data kemanapun)

Router(config-router)#end

Router-SBY

Router>en

Router#conf t

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#int loopback 0

Router(config-if)#desc ***as Router-ID for OSPF

Router(config-if)#ip address 10.100.100.2 255.255.255.255

Router(config-if)#router OSPF 1

Router(config-router)#network 10.1.2.2 0.0.0.0 area 0

Router(config-router)#network 10.1.1.1 0.0.0.0 area 0

Router(config-router)#network 10.100.100.2 0.0.0.0 area 0

Router(config-router)#passive-interface fa0/0

Router(config-router)#end

Router-MDN

Router>en

Router#conf t.

Router(config)#int loopback 0

Router(config-if)#desc ***as Router-ID for OSPF***

Router(config-if)#ip address 10.100.100.3 255.255.255.255

Router(config-if)#router ospf 1

Router(config-router)#network 10.1.4.2 0.0.0.0 area 0

Router(config-router)#network 10.1.5.1 0.0.0.0 area 0

Router(config-router)#network 10.100.100.3 0.0.0.0 area 0

Router(config-router)#passive-interface fa0/0

Router(config-router)#end

Verivy:

#sh ip ospf

#sh ip ospf int (mengetahui berapa detiksekali hello paket dikirim, dan aka dihapus dead dari LS

#sh ip ospf neighbor (melihat neighbor table)

#sh ip route (melihat routing table)

#sh ip protocols (melihat semua routing protocol di router)

#debug ip ospf events

#terminal monitor

#undebug all

Konfigurasi RIP Version 2 pada CISCO

Routing Information Protocol (RIP) adalah sebuah protokol routing dinamis yang digunakan dalam jaringan LAN (Local Area Network) dan WAN (Wide Area Network).

Cara Kerja RIP:

KONFIGURASI ROUTER RIP versi 2

Contoh dengan IP

SBY                : int fa0/0 192.168.10.1, int se0/0/0 172.10.16.1

MDN               : int fa0/0 192.168.20.1, int se0/0/0 202.134.20.1

JKT                 : int fa0/0 192.168.40.1, int se0/0/0 172.10.16.2, int se0/0/1 202.134.20.2

Router SBY
SBY(config)#router rip
SBY (config-router)#version 2
SBY (config-router)#network 192.168.10.0
SBY (config-router)#network 172.10.16.0

SBY (config-router)#no auto-summary

SBY (config-router)#end

Router MDN
MDN(config)#router rip
MDN (config-router)#version  2
MDN (config-router)#network 192.168.20.0
MDN (config-router)#network 202.134.20.0

MDN (config-router)#no auto-summary

MDN (config-router)#end

Router JKT

JKT(config)#router rip
JKT (config-router)#version  2

JKT (config-router)#network 192.168.40.0
JKT (config-router)#network 172.10.16.0
JKT (config-router)#network 202.134.20.0

JKT (config-router)#no auto-summary

JKT (config-router)#end

#sh ip route                                                     (melihat routing table, harus ada kode R)

#sh ip protocol                                                (melihat routing protocol di router kita)

#debug ip rip                                                   (melihat proses send-receive update RIP)

#terminal monitor                                            (untuk melihat debug, khusus bagi yang telnet)

Menghapus Konfigurasi RIP

(config)#no router rip

(config)#end

#copy run start

Belajar CISCO dengan packet tracer

Pengertian jaringan computer sendiri adalah Menghubungkan 2 Komputer atau lebih untuk saling berkomunikasi dan berbagi dengan menggunakan File atau Sumber daya.

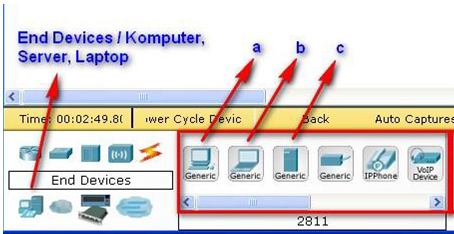

Pengenalan Jendela Cisco Paket Tracer

A. Router

b. Komputer

c. Kabel

 Straight akan digunakan untuk menghubungkan device-device yang berbeda, missal :

PC – Hub

PC – Switch

Router – Hub

Router – Switch

Croosakan digunakan untuk menghubungkan device-device yang sama, missal

Komputer – Komputer

Switch – Hub

Switch – Switch Router – Router

Router – PC

Jaringan Peer to Peer

Untuk hubungan yang peer to peer ini, kita akan coba menghubungkan sebuah laptop dengan laptop menggunakan kabel crossover

Tahap pertama adalah memberikan ip address dan computer name

Untuk ip address laptop 1, klik 2x pada laptop-1, dan akan muncul tampilan berikut ini

Tahap selanjutnya untuk memberikan IP Address, perhatikan langkah berikut ini

Tahap disini kita akan memberikan ip address,klik tab desktop diatas dan klik pilihan IP

Configuration.Setting dan ubah ip address dan subnet mask seperti gambar diatas Untuk basis /24 itu berarti subnet mask yang diberikan adalah 255.255.255.0

Setelah itu tes ping melalui command promp. Klik pada pilihan command prompt pada laptop 1 lalu akan muncul seperti di bawah ini

 Langkah awal adalah mengetikkan "ping 192.168.10.11" yang artinya dia laptop 1 akan mengirim data pada laptop 2, dan akan dibalas berupa keterangan reply yang menandakanbahwakedua laptop tersebut sudah terkoneksi,,,jika tidak, maka akan muncul keterangan RTO atau Request Time Out

Ping Melalui PDU

KONFIGURASI IPV6 & RIPng pada CISCO

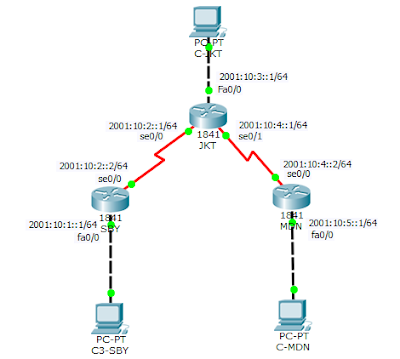

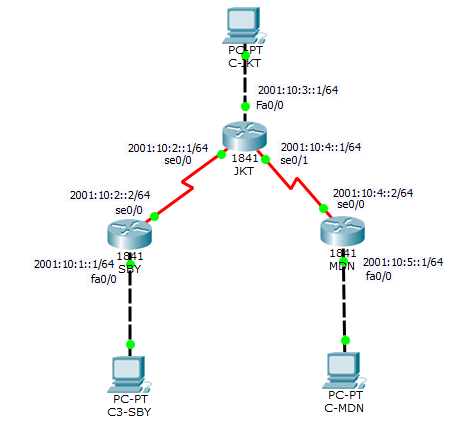

KONFIGURASI IPV6&RIPng

IPv6 dikonfigurasi dengan cara yang sama pada IPv4. Perbedaannya hanyalah pada panjang prefix IPv6 dari network destination yang dimasukkan dalam tabel sebagai ganti dari format dotted-decimal subnet mask IPv4. Tidak seperti pada IPv4, routing IPv6 tidak di enable secara default. Sebelum mengkonfigurasikan statik routing, IPv6 harus di enable terlebih dahulu dengan perintah ipv6 unicast-routing.

Router-SBY

Router(config)#ipv6 unicast-routing

Router(config)#int fa0/0

Router(config-if)#ipv6 enable

Router(config-if)#ipv6 address 2001:10:1::1/64

Router(config-if)#ipv6 address fe80::1 link-local

Router(config-if)#no shut

Router(config)#int se0/0/0

Router(config-if)#ipv6 enable

Router(config-if)#ipv6 add 2001:10:2::2/64

Router(config-if)#no shut

Router(config-if)#end

RIPng-SBY

Router#conf t

Router(config)#ipv6 router rip SBY

Router(config-rtr)#ex

Router(config)#int fa0/0

Router(config-if)#ipv6 rip SBY enable

Router(config-if)#ex

Router(config)#int se0/0/0

Router(config-if)#ipv6 rip SBY enable

Router(config-if)#end

Router-MDN

Router#conf t

Router(config)#ipv6 unicast-routing

Router(config)#int fa0/0

Router(config-if)#ipv6 enable

Router(config-if)#ipv6 address 2001:10:5::1/64

Router(config-if)#ipv6 address fe80::1 link-local

Router(config-if)#no shut

Router(config)#int se0/0/0

Router(config-if)#ipv6 enable

Router(config-if)#ipv6 add 2001:10:4::2/64

Router(config-if)#clock rate 2000000

Router(config-if)#no shut

Router(config-if)#end

RIPng-MDN

Router(config)#ipv6 router rip MDN

Router(config-rtr)#ex

Router(config)#int fa0/0

Router(config-if)#ipv6 rip MDN enable

Router(config-if)#ex

Router(config)#int se0/0/0

Router(config-if)#ipv6 rip MDN enable

Router(config-if)#end

Router-JKT

Router#conf t

Router(config)#ipv6 unicast-routing

Router(config)#int fa0/0

Router(config-if)#ipv6 enable

Router(config-if)#ipv6 address 2001:10:3::1/64

Router(config-if)#ipv6 address fe80::1 link-local

Router(config-if)#no shut

Router(config)#int se0/0/0

Router(config-if)#ipv6 enable

Router(config-if)#ipv6 add 2001:10:2::1/64

Router(config-if)#clock rate 2000000

Router(config-if)#no shut

Router(config)#int se0/0/1

Router(config-if)#ipv6 enable

Router(config-if)#ipv6 add 2001:10:4::1/64

Router(config-if)#clock rate 2000000

Router(config-if)#no shut

Router(config-if)#end

RIPng-JKT

Router(config)#ipv6 router rip JKT

Router(config-rtr)#ex

Router(config)#int fa0/0

Router(config-if)#ipv6 rip JKT enable

Router(config-if)#ex

Router(config)#int se0/0/0

Router(config-if)#ipv6 rip JKT enable

Router(config-if)#

Router(config-if)#ex

Router(config)#int se0/0/1

Router(config-if)#ipv6 rip JKT enable

Router(config-if)#

Router(config-if)#end

Verify:

# sh ipv6 rip

# sh ipv6 protocol

# sh ipv6 route

Menghapus konfigurasi IPv6 & RIPng

Router-SBY:

(config)# intse0/0/0

(config-if)# no ipv6 address

(config)# int f0/0

(config-if)# no ipv6 address

(config-if)# exit

(config)# no ipv6 router rip SBY

(config)# no ipv6 unicast-routing

(config)# end

Router-MDN:

(config)# intse0/0/0

(config-if)# no ipv6 address

(config)# int f0/0

(config-if)# no ipv6 address

(config)# no ipv6 router rip MDN

(config)# no ipv6 unicast-routing

(config)# end

Router-JKT:

(config)# intse0/0/0

(config-if)# no ipv6 address

(config)# intse0/0/1

(config-if)# no ipv6 address

(config)# int f0/0

(config-if)# no ipv6 address

 (config)# no ipv6 router rip JKT

(config)# no ipv6 unicast-routing

(config)# end
